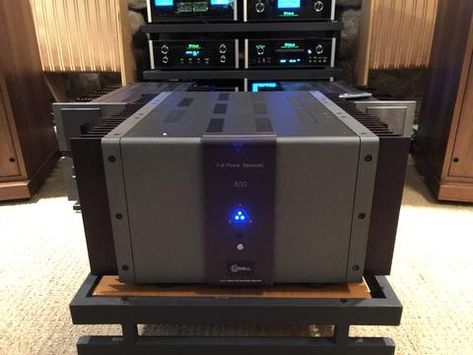

Ремонт моноусилителей Krell FPB 300e и FPB 400e
Krell FPB 300e и Krell FPB 400e — это одни из самых мощных и музыкальных усилителей класса Hi-End. Они работают в режиме Pure Class A, имеют полностью дискретную топологию без операционных усилителей и рассчитаны на максимальную точность передачи сигнала.
Основные технические параметры
| Параметр | FPB 300e | FPB 400e |
|---|---|---|
| Мощность @ 8 Ом | 300 Вт | 400 Вт |
| THD (1 кГц, 1 Вт) | < 0.02% | < 0.015% |
| Частотный диапазон | 20 Гц – 100 кГц | 20 Гц – 150 кГц |
| Тип усилителя | Дискретный, Class A/B | Class A, увеличенный токовый каскад |
| Выходные транзисторы | IRFP240SC / IRFP9240SC | IRFP240SC / IRFP9240SC |
| Вес устройства | 36 кг | 40 кг |
—
⚠️ Распространённые неисправности
- Пробитые MOSFET-ключи — основная причина отказа одного канала или полного выхода из строя.
- Высохшие оксидные конденсаторы — вызывают пульсации, шумы и деградацию питания.
- Неисправность драйверного каскада — проявляется в виде потери деталей и искажений.
- Сбой системы защиты — устройство может не включаться или блокироваться при нагрузке.
—
Этапы диагностики и ремонта
1. Визуальный осмотр
Проверяем:
- Состояние радиаторов и термопасты
- Наличие следов перегрева
- Целостность дорожек и GND-шин
—
2. Измерение напряжений
Используем мультиметр Fluke 87V и осциллограф Tektronix MDO3024 для:
- Измерения B+ шин (±75 В)
- Анализа питания драйверных секций
- Проверки сигналов запуска
—
3. Проверка выходного каскада
Тестирование пар MOSFET:
- IRFP240SC / IRFP9240SC
- На затвор/исток
- Сток/исток
- Утечки по каналам
Также проверяются Rds(on) и ESR оксидов.
—
4. Анализ системы защиты
Система защиты может блокировать работу даже исправного усилителя. Мы:
- Проверяем компараторы
- Тестируем датчики тока
- Изучаем цепи контроля температуры
—
Этапы восстановления усилителя
1. Замена MOSFET-транзисторов
- IRFP240SC / IRFP9240SC — оригиналы
- Аналоги: Toshiba 2SK1058 / 2SJ1620
Все замены проводятся с применением термоконтролируемой пайки и балансировки каналов.
—
2. Обновление источника питания
- Замена старых оксидов на новые (Panasonic FM/FC, Mundorf MCap SilverOil)
- Чистка и обновление диодного моста
- Проверка тороидального трансформатора
Используем только оригинальные или точные аналоги, соответствующие заводским спецификациям.
—
3. Работа с драйверным каскадом
- Проверка предвыходных ключей
- Замена повреждённых резисторов и транзисторов
- Калибровка тока покоя
Все работы выполняются с сохранением оригинальной схемы и топологии платы.
—
4. Нагрузочное тестирование и прослушивание
- Подача питания через ограничительный резистор
- Нагрузочное тестирование на контрольной системе
- Измерение THD/N, IMD
- Прослушивание на эталонной аудиосистеме
Только так можно быть уверенным, что звук остался таким же, как в день покупки.
—
